Anexa.1.1.1 Descrierea produselor de tip reductor de turaţie

Definire

Reductorul de turaţie este un sistem mecanic demontabil, cu mişcări relative între elemente (de obicei, roţi dinţate) care are ca parametri de intrare, puterea (momentul de torsiune) şi turaţia (viteza unghiulară) arborelui de intrare, şi ca parametri de ieşire, puterea (momentul de torsiune) şi turaţia (viteza unghiulară) arborelui de ieşire.

Funcţii

Pe lângă funcţia principală de transmitere a momentului de torsiune şi mişcării de rotaţie prin angrenajele cu roti dinţate conice şi cilindrice se urmăreşte şi îndeplinirea următoarelor funcţii auxiliare: respectarea prevederilor de interschimbabilitate cerute de standardele din domeniu; respectarea condiţiilor de protecţie a omului şi mediului.

Clasificarea reductoarlor de turaţie de uz general

Criteriul	Tipul	Schema
Numărul angrenajelor înseriate	Cu o treaptă	Fig. a, b, c, d, u; fig. a, c ,f
	Cu două trepte	Fig. e…p; fig. b,d,e
	Cu trei trepte	Fig. r,s
Tipul angrenajelor componente	Cilindrice	Fig. a, b, e…l, r, t; fig. a, d, e, f
	Conice	Fig. c, m, s, u; fig. b
	Melcate	Fig. d, o, p; fig. c
	Conico-cilindrice	Fig. m, n, s; fig. b
	Cilindo-melcate	Fig. p
	Melcato-cilindrice	Fig. o
Poziţia planului care conţine axele arborilor	Orizontal	Fig. a, e, f, g, h; fig. a, b, d, e
	Vertical	Fig. b, c, i, j,k , l;
Poziţile axelor de intrare/ieşire	Coaxial (arborele de intrare şi de ieşire au aceeaşi axă)	Fig. f, j, e; fig. e
	Cu intrare orizontală (arborele de intrare are axa în plan orizontal)	Fig. a, b, c…m, o, p, r, s; fig. a, b, d, e, f
	Cu intrare verticală  (arborele de intrare are axa în plan vertical)	Fig. n;
	Cu ieşire orizontală (arborele de ieşire are axa în plan orizontal)	Fig. a…s; fig. a…f
	Cu ieşire verticală (arborele de ieşire are axa în plan vertical)	Fig. c
Poziţia axelor roţilor în timpul funcţionării	Cu axe fixe	Fig. a…s; fig. a…e
	Cu axe mobile (planetare)	Fig. t,u; fig. f
Transmiterea momentului de torsiune prin fluxuri paralele	Bifurcat în treapta I - a	Fig. g, k
	Bifurcat în treapta a II - a	Fig. h, l
Existenţa motorului de antrenare	Reductor fără motor	Fig. a…e
	Motoreductor	Fig. f
Tipul arborelui de ieşire	Cu un cap	Fig. a…e
	Cu două capete	Fig. v
	Plin	Fig. b, d, e
	Tubular	Fig. a, c

Scheme structurale

a	b	c
d	e	f
g	h	i
j	k	l
m	n	o
p	r	s
t	u	v

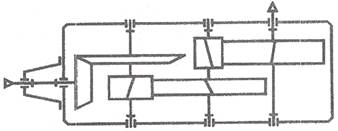

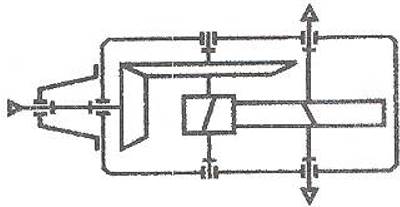

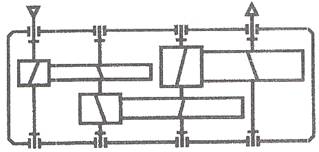

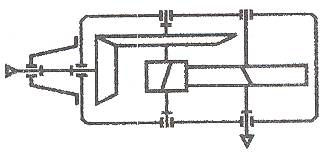

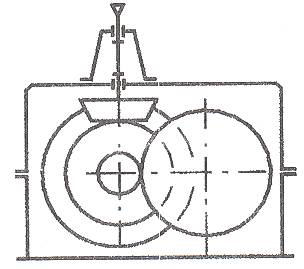

Reductoare de turaţie cu roţi dinţate (scheme structural funcţionale): a – cilindric orizontal; b – cilindric vertical; c  – conic vertical; d  – melcat cu intrare pe jos; e  – cilindric cu două trepte orizontal; f  – cilindric cu două trepte orizontal coaxial; g  – cilindric cu două trepte orizontal bifurcat în treapta I - a; h  – cilindric cu două trepte orizontal bifurcat în treapta a II - a;  i  – cilindric cu două trepte vertical c intrare pe sus; j  – cilindric cu două trepte vertical coaxial cu intrare pe sus; k  – cilindric cu două trepte vertical bifurcat în treapta I – a cu intrare pe sus; l  – cilindric cu două trepte vertical bifurcat în treapta a II – a cu intrare pe sus; m  – conico-cilindric (cu două trepte) orizontal; n  – conico-cilindric (cu două trepte) orizontal cu intrare verticală; o  – conico-melcat (cu două trepte); p  – melcato-cilindric (cu două trepte); r  – cilindric cu trei trepte orizontal; s  – conico-cilindric cu trei trepte orizontal;  t – cilindric planetar; u – conic diferenţial; v –conico-cilindric cu arbre de ieşire cu două capete

Exemple de produse de tip reductor de turaţie

a	b	c
d	e	f
[http://www.neptun-gears.ro]	http://www.componenteindustriale.ro/ro	http://www.gearsystem.net/
g

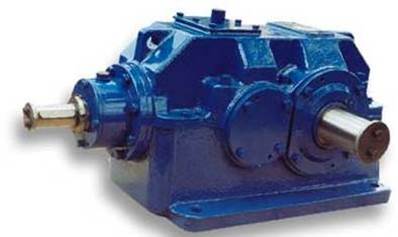

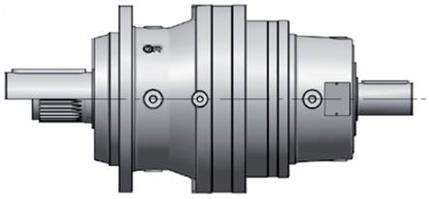

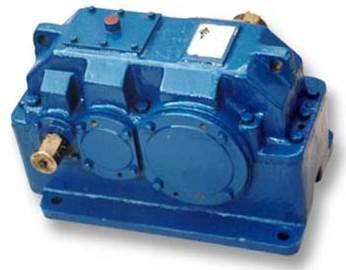

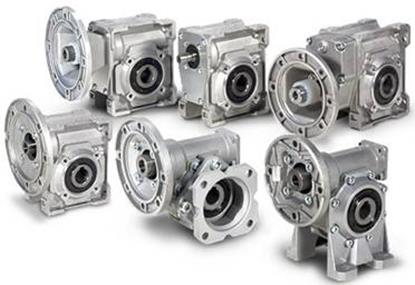

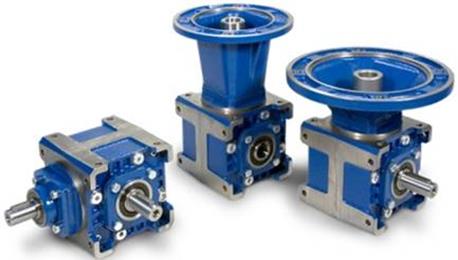

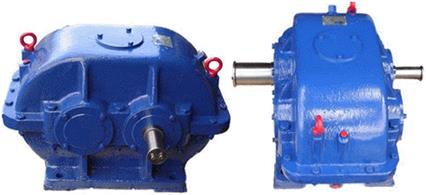

Reductoare de turaţie cu roţi dinţate (vederi generale): a – cilindric cu arborele ieşire tubular; b – conic orizontal; c – motoreductor melcat cu arborele ieşire tubular; d – cilindric orizontal în două trepte; e – cilindric coaxial orizontal în două trepte; f – cilindric planetar [http://www.reductoare-rossi.ro];  g – melcate
